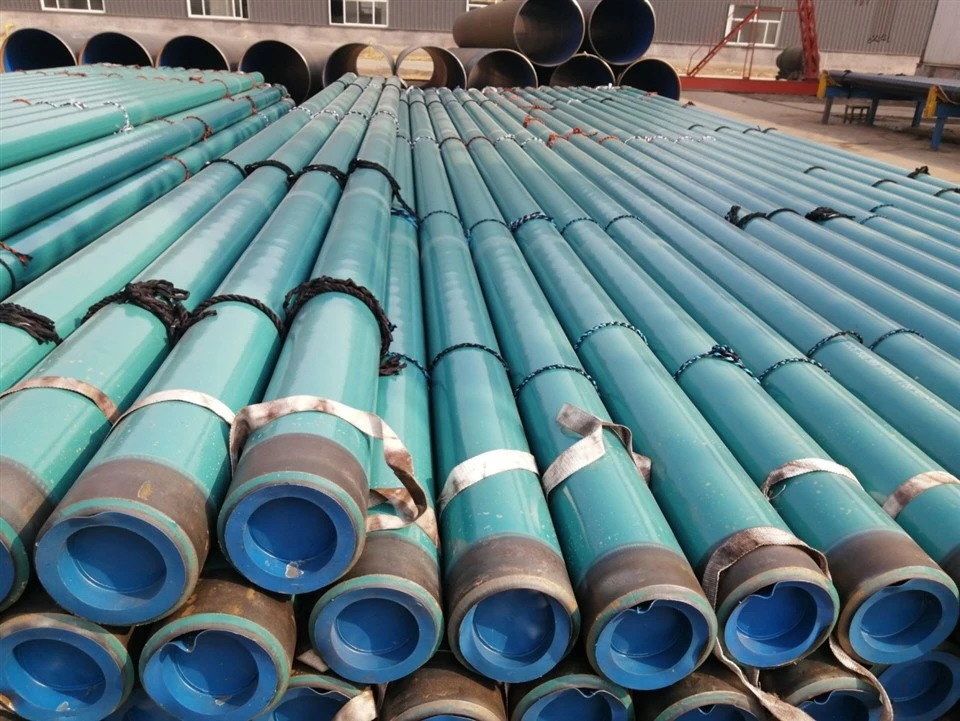

Cur síos ar Tháirgí
Is píopa líne ard-neart é píopa cruach API 5L X60M PSL2 LSAW a mhonaraítear de réir sonraíocht Institiúid Peitriliam Mheiriceá do chórais iompair píblíne. Léiríonn an t-ainmniú "X60M" neart toraidh íosta de 60,000 psi (414 MPa) le riocht seachadta atá rollta go teirmeach (TMCP). Is é PSL2 (Leibhéal Sonraíochta Táirge 2) an leibhéal cáilíochta feabhsaithe le ceanglais atá i bhfad níos déine ná PSL1, lena n-áirítear rialuithe ceimiceacha níos déine (carbón Níos lú ná nó cothrom le 0.12%), tástáil éigeantach tionchair Charpy, teorainneacha láidreachta uasta, rialú cóimheasa toraidh go dtí-, agus inrianaitheacht iomlán.
Tá feidhm ag próiseas déantúsaíochta LSAW (Longitudinal Submerged Arc Welded) - ar a dtugtar freisin DSAW (Táthú Stua Báite Dúbailte) - laistigh agus lasmuigh de táthaithe, rud a chruthaíonn cnap táthú ardcháilíochta amháin. Tá an próiseas seo deartha go sonrach do phíobáin bhalla mór-trastomhas, tiubh{{{-a úsáidtear i bhfeidhmchláir éilitheacha píblíne. Dúnann an grád X60M an bhearna idir gráid lár-neart (X42-X52) agus gráid ard-neart (X70, X80), rud a chuireann ar chumas brúnna oibriúcháin níos airde le codanna ballaí níos tanaí - ag laghdú tonnáiste cruach, am táthúcháin, agus costais lastais do thionscadail achair fhada.
| Tréith | Sonraíocht |
| Caighdeán | API 5L (46ú hEagrán, ailínithe le ISO 3183) |
| Leibhéal Sonraíochta Táirge | PSL2 |
| Grád | X60M (L415M i nodaireacht ISO) |
| Coinníoll Seachadta | Rollaithe go teirmeach (TMCP) |
| Próiseas Déantúsaíochta | LSAW / DSAW (Táthú Stua Báite Dúbailte-Thaobhacha) |
| Modhanna Foirmithe | JCOE nó UOE |
| Cumhdach Seachtrach | -ciseal amháin FBE in aghaidh an ISO 21809-2 |
| Paraiméadar | Raon |
| Trastomhas Lasmuigh (OD) | 406 mm – 1,626 mm (16″ – 64″) |
| Tiús Balla (WT) | 6.0 mm - 50 mm |
| Fad | 6 m - 12 m caighdeánach; suas le 18 m ar fáil |
| Críoch Críoch | Foircinn plain / foircinn beveled (bevel 30 céim) |
| NPS (i) | OD (mm) | Tiús Balla (mm) | Meáchan (kg/m) |
| 16 | 406.4 | 12.7 | 123.3 |
| 20 | 508 | 12.7 | 155.1 |
| 24 | 609.6 | 14.3 | 209.9 |
| 30 | 762 | 15.9 | 292.5 |
| 36 | 914.4 | 19.1 | 421.6 |
| 40 | 1016 | 19.1 | 469.5 |
| 42 | 1066.8 | 22.2 | 571.6 |
| 48 | 1219.2 | 22.2 | 655.4 |
| 56 | 1422.4 | 25.4 | 874 |
| 60 | 1524 | 25.4 | 937 |
| 64 | 1625.6 | 28.6 | 1126.2 |
Sonraíochtaí Teicniúla
Comhdhéanamh 1.Chemical (PSL2, Anailís Teas)
| Eilimint | Uasmhéid % | Comparáid PSL1 |
| Carbón (C) | 0.0012 | PSL1 X60: 0.26% - 54 % laghdú |
| sileacain (Si) | 0.0045 | Níl sé sonraithe do PSL1 |
| Mangainéis (Mn) | 0.016 | PSL1 X60: 1.40% |
| Fosfar (P) | 0.00025 | PSL1: 0.030 %- níos déine |
| Sulfar (S) | 0.00015 | PSL1: 0.030 %- níos déine |
| Vanaidiam (V) | 0.0005 | - |
| Niobium (Nb) | 0.0005 | - |
| Tíotáiniam (Ti) | 0.0004 | - |
| Coibhéis Charbóin (CE) | Níos lú ná nó cothrom le 0.43 | Níl sé sonraithe do PSL1 |
Tá micrea-chóimhiotalú le Nb, V, agus Ti (ina aonar nó i dteannta a chéile) caighdeánach do X60 chun an neart riachtanach a bhaint amach gan an iomarca carbóin, feabhas a chur ar infheictheacht agus laghdú CE
2 .Airíonna Meicniúla (PSL2, Pipe Body)
| Maoin | Riachtanas |
| Neart Toradh Rp0.2 | 414–565 MPa (60,000–82,000 psi) |
| Neart Teanntachta Rm | Níos mó ná nó cothrom le 517 MPa (75,000 psi) |
| Neart Teanntachta Uasta | 758 MPa (110,000 psi) |
| Toradh-go-Cóimheas Teanntachta (uas) | 0.93 |
| Fadú | Níos mó ná nó cothrom le 20% |
| Tionchar Charpy (0 céim , méid iomlán) | Níos mó ná nó cothrom le 27 J (fadaimseartha) / Níos mó ná nó cothrom le 21 J (trasna) |
| Cruas (ginearálta) | Níos lú ná nó cothrom le 250 HV10 tipiciúil |
| Cruas (seirbhís ghéar) | Níos lú ná nó cothrom le 22 HRC |
Sonraíonn PSL2 íosneart agus uasneart an toraidh, rud a áirithíonn insínteacht imleor agus a choisceann saincheisteanna ró-neart a d’fhéadfadh cur isteach ar infheictheacht allamuigh. I gcás píblínte fomhuirí nó artacha, ní mór go dtaispeánfaidh an tástáil um chuimilt meáchain (DWTT) ag -20 céim Níos mó ná nó cothrom le 85% achar lomadh
3 .Riachtanais Déine (Tionchar Tras-Íosta, Corp Píobáin)
| Píob OD | Fuinneamh Tionchair (J) |
| D Níos lú ná nó cothrom le 508 mm | 27 (20) |
| 508 mm < D Níos lú ná nó cothrom le 762 mm | 27 (20) |
| 762 mm < D Níos lú ná nó cothrom le 914 mm | 40 (30) |
| 914 mm < D Níos lú ná nó cothrom le 1219 mm | 40 (30) |
Baineann na luachanna i lúibíní le heiseamail faoi-mhéid nuair is infheidhme

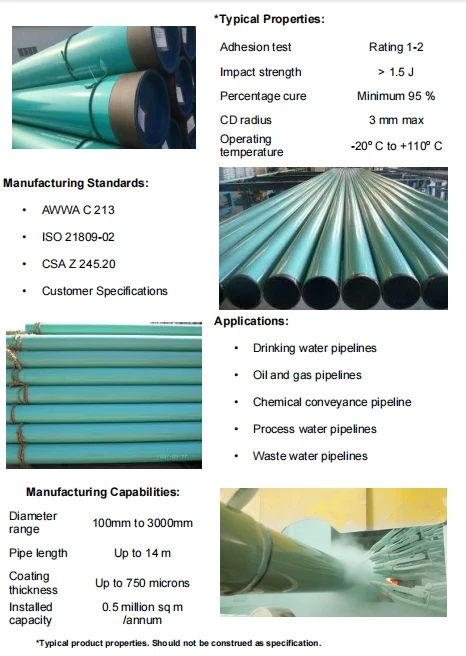

Cumhdach FBE Seachtrach
1 Forbhreathnú Cumhdach
Comhleá-Is sciath púdar teirmithéachta é Comhleá-Epocsa Banna (FBE) a chuirtear i bhfeidhm go leictreastatach ar dhromchlaí píopa cruach réamhthéite ag teochtaí idir 180 céim agus 250 céim . Nuair a théann sé i dteagmháil leis an tsubstráit te, leáíonn an púdar eapocsa, sreabhann, agus imoibríonn sé go ceimiceach chun scannán soladach leanúnach a chruthú a bhfuil airíonna greamaitheachta agus bacainn níos fearr aige.
Soláthraíonn FBE greamaitheacht den scoth le cruach fiú faoi thumadh fada nó faoi nochtadh d'ithreacha ionsaitheach. Murab ionann agus bratuithe leachtacha, níl aon tuaslagóirí ag FBE, rud a chuireann deireadh le rioscaí crapadh agus a laghdaíonn go mór lochtanna porosity. Seachadann sé ardfhriotaíocht do thréscaoilteacht uisce, ocsaigine, agus iain clóiríde - na trí phríomhveicteora de chreimeadh faoi-chreimeadh.
2 Sonraíocht Cumhdach
| Paraiméadar | Sonraíocht |
| Caighdeán | ISO 21809-2 (FBE aonchiseal) |
| Tiús Scannán Tirim (DFT) | 350–500 μm (caighdeánach) |
| Teocht Iarratais | 180-250 céim |
| Modh Iarratais | Spraeáil leictreastatach |
| Caighdeán Cigireachta | AMPP SP0188 / ASTM G8 |
| Brath Saoire | -tástáil spréach ardvoltais, 100V in aghaidh 25 μm tiús ainmniúil |
| Tomhas DFT | Níos mó ná nó cothrom le 4 léamh in aghaidh an ailt, dáileadh gathach |
3 Buntáistí Cumhdach FBE
- Greamaitheacht Superior- nasc láidir ceimiceach agus meicniúil leis an tsubstráit chruach
- Tuaslagóir-saor in aisce- gan aon astuithe VOC, gan aon chrapadh porosity
- Friotaíocht tréscaoilte ard- bacainn in aghaidh uisce, O₂, agus iain Cl
- Friotaíocht dícheangail cathodicCoinníonn - sláine an bhrataithe faoi CP
- Teist cruthaitheCuireadh - i bhfeidhm ar phíblínte ar feadh níos mó ná 50 bliain
Feidhmchláir
Déantar píopa API 5L X60M PSL2 LSAW le sciath seachtrach FBE a innealtóireacht le haghaidh coinníollacha seirbhíse éilitheacha ar fud na dtionscal iolrach:
| Tionscal | Iarratas | Cén fáth X60M PSL2 FBE |
| Tarchur Ola & Gáis | Píblínte achair fhada ar an gcladach, -trunlínte gáis ardbhrú (3–8 MPa) | Cuireann neart toraidh ard ar chumas balla níos tanaí; Cinntíonn toughness PSL2 gabháil crack; Cosnaíonn FBE i gcoinne creimeadh ithreach |
| Eischósta & Fomhuirí | Sreabhlínte onnmhairithe, risers, píobaireacht ardáin | PSL2 éigeantach le haghaidh amach ón gcósta; FBE oiriúnach do sheirbhís báite de réir ISO 21809-2 |
| Seirbhís Géar | Réimsí ábhair arda H₂S (NACE MR0175 / ISO 15156) | Ar fáil le tástáil HIC/SSC; cruas rialaithe Níos lú ná nó cothrom le 22 HRC |
| Tarchur Uisce | Príomhphíopaí uisce ardbhrú, stoic ghlinn | Soláthraíonn FBE cosaint creimeadh inólta in uisce |
| Instealladh CCS / CO₂ | Píblínte gabhála agus stórála carbóin | X60M is fearr le haghaidh neart níos airde ag doimhneacht; Cuireann FBE in aghaidh tréscaoilteachta CO₂ |
| Struchtúrtha / Píleáil | Piaraí droichid, bunsraitheanna calafoirt, monaílí gaoithe amach ón gcósta | Trastomhas mór agus cumas balla tiubh; FBE le haghaidh timpeallachtaí mara saor in aisce, |
| Mianadóireacht & Sciodar | Píblínte tiubhaithe mianraí achar fada | Caith-balla tiubh resistant; Cosnaíonn FBE i gcoinne ithreacha ionsaitheach |
Is é píopa LSAW an cineál píopa caighdeánach le haghaidh píblínte tarchuir ola agus gáis fad-achair, príomhphíobáin uisce, agus píle struchtúrach nuair a sháraíonn na trastomhais an méid is féidir gan uaim nó ERW a sholáthar
CCanna
C1: Cad é an difríocht idir PSL1 agus PSL2?
Tá ceanglais níos déine ag PSL2 ná PSL1: rialuithe ceimiceacha níos déine (go háirithe carbón Níos lú ná nó cothrom le 0.12% vs. 0.26% do PSL1), tástáil éigeantach tionchair Charpy, uasneart toraidh sonraithe, teorainneacha coibhéiseacha carbóin (CE Níos lú ná nó cothrom le 0.43), toradh -go{{7}cóimheas teanntachta nó níos lú ná 1.03%) tástáil ultrasonaic ar an seam táthú. Teastaíonn inrianaitheacht uimhreach iomlán teasa in aghaidh an MSS SP-25-28 freisin ó PSL2.
Riail an chinnidh:I gcás aon líne a oibríonn os cionn 100 barra, seirbhís ghéar (H₂S), nó amach ón gcósta, sonraigh PSL2 - seachas PSL1.
C2: Cén fáth a roghnú LSAW thar píopa gan uaim nó ERW?
Is é píobán LSAW an rogha is fearr d’fheidhmchláir mhóra-trastomhas, tiubh{-ballaí (OD> 16″) ina sroicheann píopaí gan uaim agus ERW a dteorainneacha déantúsaíochta. Táirgeann an próiseas táthú stua báite dhá thaobh -táthú sláine ard le hairíonna meicniúla den scoth. Déantar píopa LSAW a tháirgeadh ó phláta cruach gearrtha go-, rud a cheadaíonn rialú beacht ar cheimic agus ar thoisí.
C3: Cad a chiallaíonn "X60M"?
Léiríonn "X60" neart toraidh íosta de 60,000 psi (414 MPa). Léiríonn "M" go bhfuil an riocht seachadta rollta go teirmeicniúil (TMCP). Baineann an iarmhír "M" go sonrach le PSL2 agus léiríonn sé gur táirgeadh an píobán trí rolladh rialaithe le micrea-chóimhiotal, rud a d'eascair struchtúr grán níos míne, cruas feabhsaithe, agus táthaitheacht níos fearr i gcomparáid le coinníollacha normalaithe nó mar-rollta.
C4: Cad é an tiús sciath FBE molta?
I gcás feidhmchláir chaighdeánacha píblíne tarchurtha, ba cheart go mbeadh tiús scannáin thirim FBE (DFT) 350-500 μm. D'fhéadfadh go mbeadh tiús níos airde ag teastáil ó thionscadail speisialta. Déantar DFT a thomhas trí úsáid a bhaint as tomhasairí ionduchtaithe ultrasonaic nó maighnéadacha calabraithe, le ceithre léamh ar a laghad in aghaidh an chomhpháirteach dáilte go gathach chun aonfhoirmeacht imlíne a chinntiú.
C5: An féidir an píopa seo a úsáid i seirbhís géar?
Sea, le riachtanais bhreise. Maidir le seirbhís ghéar (H₂S-ina bhfuil timpeallachtaí), caithfidh an píopa cloí le NACE MR0175 / ISO 15156. D’fhéadfadh go mbeadh gá le tástáil bhreise lena n-áirítear HIC (TM0284) agus SSC (TM0177). Ní mór cruas a rialú go dtí Níos lú ná nó cothrom le 22 HRC. Ba cheart ábhar carbóin a laghdú tuilleadh, agus ba cheart CE a choinneáil chomh híseal agus is indéanta.
C6: Cén tástáil agus doiciméadú a chuirtear ar fáil?
Áirítear le gach loingsiú:
EN 10204 Deimhniú tástála muileann de chineál 3.1 nó 3.2
Anailís cheimiceach (teas agus táirge)
Tuarascálacha tástála teanntachta (toradh, deiridh, fadú, cóimheas Y/T)
Torthaí tástála tionchair notch Charpy V (3 eiseamal ag teocht an tionscadail)
Taifead tástála hidreastatach (tástáladh gach fad píopa)
Tástáil ultrasonaic 100% ar seam weld in aghaidh an ASTM E213
Tuarascálacha cigireachta toisí agus amhairc
Cigireacht tríú páirtí ar fáil (SGS, BV, TUV, Intertek)
C7: Cad é an t-am luaidhe tipiciúil?
Orduithe caighdeánacha: 8-12 seachtaine. Gráid saincheaptha nó sonraíochtaí brataithe: 12-16 seachtaine. Píobán samplach ar fáil le cáilíocht (MOQ 5 píosa).
C8: Conas a dhéantar an píopa a mharcáil agus a phacáistiú le haghaidh onnmhairiú?
Déantar foircinn píopaí a stionsalú in aghaidh an API 5L le monaróir, grád (m.sh., "5L X60 PSL2"), próiseas (LSAW), uimhir teasa, NPS, tiús bhalla, fad, agus bliain tagartha caighdeánach. Códú datha in aghaidh API 5L Iarscríbhinn G: De ghnáth marcáiltear X60 le banda buí-35. I measc na roghanna pacáistithe tá babhtaí heicseagánacha (1.5-3 tonna, stiallacha cruach ceangailte le caipíní deiridh plaisteacha) nó scaoilte i gcoimeádáin do phíobáin ar thrastomhas mór
